Laagspannings-lichtset

De magnetische bevestigingspunten zijn tegelijkertijd electrische contacten

Auteur: Ivan Berton, Volketswil, Zwitserland

Online sinds: 18.11.2007, Aantal bezoeken: 505113

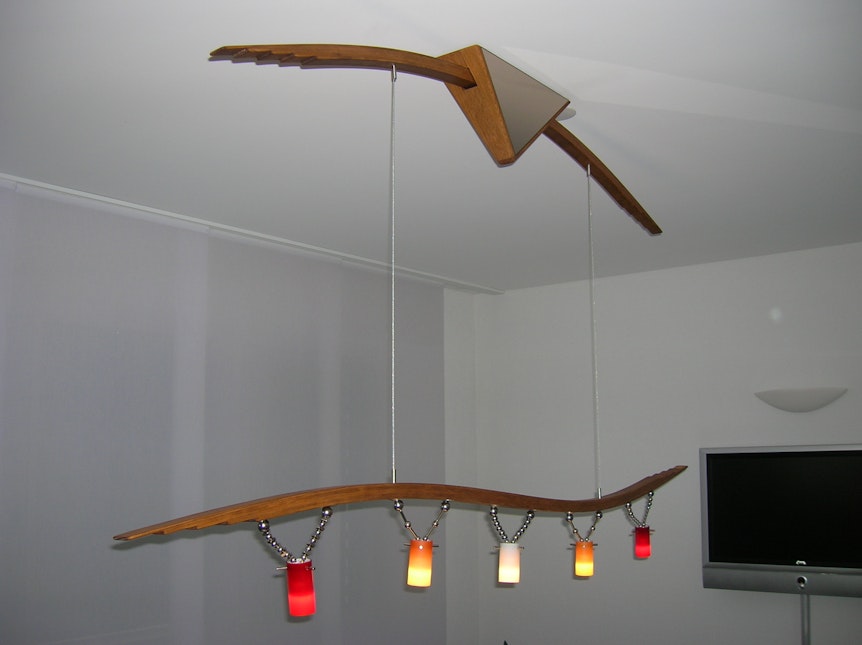

Hier nog een voorbeeld hoe men jullie geweldige magneten kan toepassen. De magnetische bevestigingen van deze lampen nemen tegelijkertijd ook de functie van de electrische contacten over. Met het grote assortiment van supermagnete bestaan voor de fantasievolle vormgeving der bevestigingen eigenlijk geen grenzen.

Hierin bevindt zich de transformator.

Hierin is de transformator verstopt, die de netspanning van 230 V in een spanning van ca. 12 V omzet. In het transformatorhuisje bevindt zich een aluminium rekje, waaraan de transformator zelf is vastgemaakt.

De transformator is overigens tegen kortsluiting beveiligd... ;-)

Het voor het transformatorhuisje gebruikte materiaal:

Spiegelglas, hout.

Het hout en het glas zijn met schijfmagneten S-15-03-N, S-10-05-N en S-08-03-N aan het aluminium rekje bevestigd.

(Enerzijds magneten aan het aluminium, andererzijds magneten op het spiegelglas en in uitsparingen in het hout gelijmd).

Hier is de contactbalk te zien. Deze bestaat uit houten latten, die onder mechanische spanning gebogen en in gekromde vorm verlijmd zijn. Tussen de latten bevinden zich gefreesde kanalen, waarin de elektrische bedrading is gelegd.

De contacten in de balk bestaan uit in het hout verzonken M10 schroefkoppen, die met de elektrische bedrading werden verbonden.

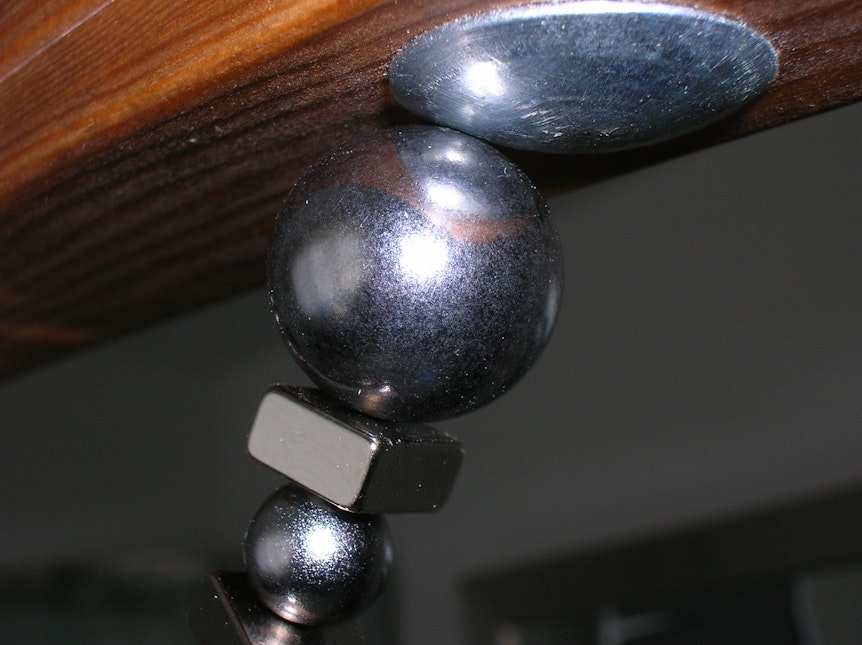

Close-up

Om de lampen met de balk te verbinden kunnen alle magneten en alle soorten magnetisch materiaal worden gebruikt, die elektriciteit geleiden en het gewicht van de lampen kunnen dragen.

In dit voorbeeld gebruikte magneten:

K-19-C, K-10-C, Q-10-10-05-N

In dit voorbeeld gebruikte magneten:

K-19-C

K-13-C

K-10-C

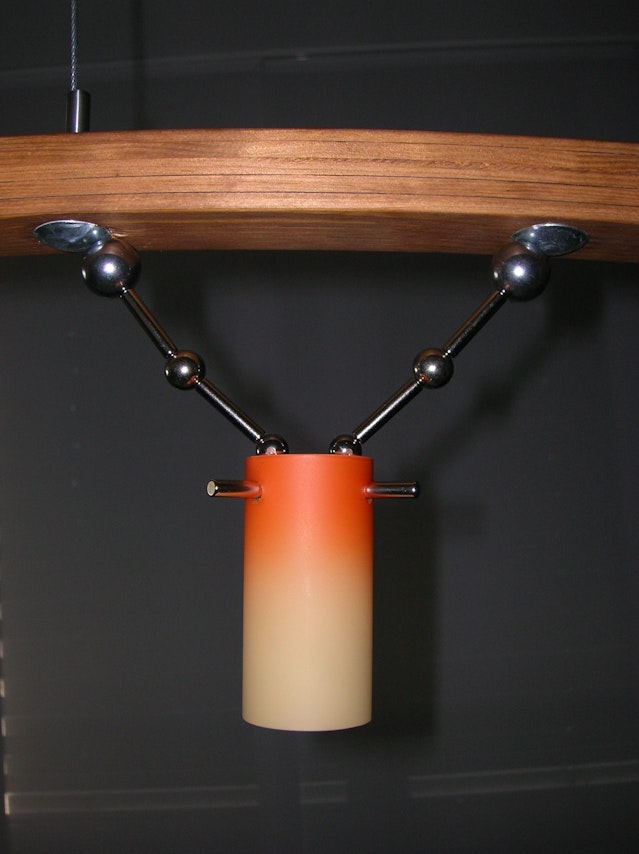

In dit voorbeeld gebruikte magneten:

K-19-C

S-05-25-N

Staalkogels Ø 12,7 mm

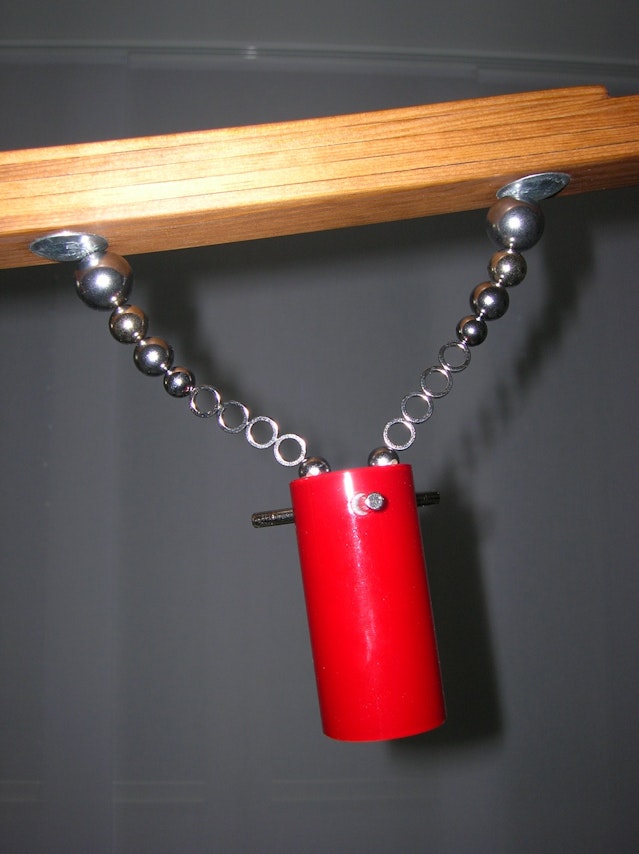

In dit voorbeeld gebruikte magneten:

K-19-C

K-13-C

R-10-07-03-DN

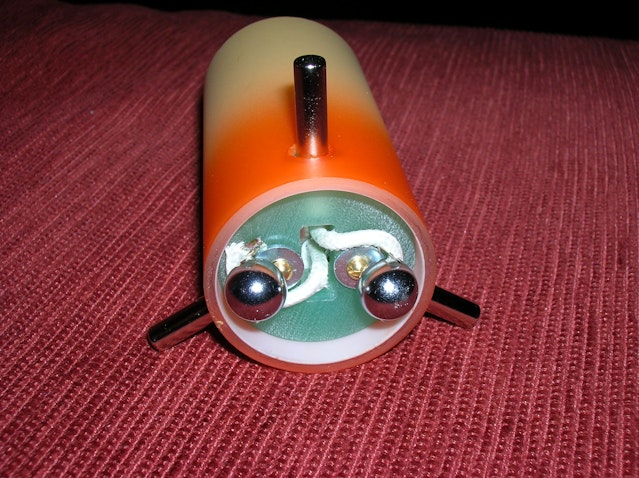

De lampen zelf moeten natuurlijk ook in elektrisch contact worden gebracht, dit doel bereiken we hier met K-10-C.

De glazen kap wordt met drie S-05-25-N aan het groene Vetronit bevestigd. De magneten worden zo geplaatst, dat ze elkaar licht aantrekken en er zo dus niet zo gemakkelijk uit vallen.

Gebruikte artikelen

K-19-C

Kogelmagneet Ø 19 mm, houdt ca. 4,9 kg, neodymium, N38, verchroomd

	5 st.	6,30 EUR/st.*
v.a.	15 st.	5,72 EUR/st.*
v.a.	40 st.	5,30 EUR/st.*
v.a.	80 st.	5,04 EUR/st.*
Korting aanvragen v.a. 450 st.

Beschikbaar: 3 960 st.

K-13-C

Kogelmagneet Ø 12,7 mm, houdt ca. 2,4 kg, neodymium, N42, verchroomd

	1 st.	3,19 EUR/st.*
v.a.	3 st.	2,84 EUR/st.*
v.a.	10 st.	2,52 EUR/st.*
v.a.	20 st.	2,36 EUR/st.*
v.a.	40 st.	2,23 EUR/st.*
Korting aanvragen v.a. 500 st.

Beschikbaar: 5 233 st.

K-10-C

Kogelmagneet Ø 10 mm, houdt ca. 1,4 kg, neodymium, N40, verchroomd

	10 st.	1,32 EUR/st.*
v.a.	40 st.	1,16 EUR/st.*
v.a.	80 st.	1,10 EUR/st.*
v.a.	160 st.	1,04 EUR/st.*
Korting aanvragen v.a. 1 300 st.

Beschikbaar: 3 860 st.

S-05-25-N

Staafmagneet Ø 5 mm, hoogte 25 mm, houdt ca. 1,1 kg, neodymium, N45, vernikkeld

	5 st.	1,17 EUR/st.*
v.a.	15 st.	1,03 EUR/st.*
v.a.	40 st.	0,93 EUR/st.*
v.a.	80 st.	0,85 EUR/st.*
Korting aanvragen v.a. 600 st.

Beschikbaar: 1 675 st.

Staalkogels Ø 12,7 mm

geen magneten!, ferromagnetisch, vernikkeld
Om met neodymium magneten te combineren

	10 st.	0,44 EUR/st.*
v.a.	40 st.	0,39 EUR/st.*
v.a.	80 st.	0,37 EUR/st.*
v.a.	160 st.	0,35 EUR/st.*
Korting aanvragen v.a. 5 000 st.

Beschikbaar: 21 510 st.

S-15-03-N

Schijfmagneet Ø 15 mm, hoogte 3 mm, houdt ca. 3,2 kg, neodymium, N45, vernikkeld

	5 st.	0,84 EUR/st.*
v.a.	15 st.	0,73 EUR/st.*
v.a.	40 st.	0,65 EUR/st.*
v.a.	80 st.	0,60 EUR/st.*
Korting aanvragen v.a. 700 st.

Beschikbaar: 119 125 st.

S-10-05-N

Schijfmagneet Ø 10 mm, hoogte 5 mm, houdt ca. 2,6 kg, neodymium, N42, vernikkeld

	5 st.	0,90 EUR/st.*
v.a.	15 st.	0,78 EUR/st.*
v.a.	40 st.	0,69 EUR/st.*
v.a.	80 st.	0,64 EUR/st.*
Korting aanvragen v.a. 650 st.

Beschikbaar: 96 765 st.

S-08-03-N

Schijfmagneet Ø 8 mm, hoogte 3 mm, houdt ca. 1,5 kg, neodymium, N45, vernikkeld

	10 st.	0,53 EUR/st.*
v.a.	40 st.	0,44 EUR/st.*
v.a.	80 st.	0,41 EUR/st.*
v.a.	160 st.	0,37 EUR/st.*
Korting aanvragen v.a. 900 st.

Beschikbaar: 91 610 st.

R-10-07-03-DN

Ringmagneet Ø 10/7 mm, hoogte 3 mm, houdt ca. 400 gr, neodymium, N45, vernikkeld, diametral gemagnetiseerd

	5 st.	0,89 EUR/st.*
v.a.	15 st.	0,78 EUR/st.*
v.a.	40 st.	0,69 EUR/st.*
v.a.	80 st.	0,64 EUR/st.*
Korting aanvragen v.a. 650 st.

Beschikbaar: 15 410 st.

Staalkogels Ø 8 mm

geen magneten!, ferromagnetisch, vernikkeld
Om met neodymium magneten te combineren

	10 st.	0,36 EUR/st.*
v.a.	40 st.	0,29 EUR/st.*
v.a.	80 st.	0,27 EUR/st.*
v.a.	160 st.	0,25 EUR/st.*
Korting aanvragen v.a. 1 500 st.

Beschikbaar: 6 310 st.

Staalkogels Ø 10 mm

geen magneten!, ferromagnetisch, vernikkeld
Om met neodymium magneten te combineren

	10 st.	0,35 EUR/st.*
v.a.	40 st.	0,29 EUR/st.*
v.a.	80 st.	0,27 EUR/st.*
v.a.	160 st.	0,25 EUR/st.*
Korting aanvragen v.a. 2 500 st.

E-mail ontvangen zodra artikel verkrijgbaar

Staalkogels Ø 20 mm

geen magneten!, ferromagnetisch, vernikkeld
Om met neodymium magneten te combineren

	10 st.	1,15 EUR/st.*
v.a.	40 st.	0,97 EUR/st.*
v.a.	80 st.	0,88 EUR/st.*
v.a.	160 st.	0,82 EUR/st.*
Korting aanvragen v.a. 550 st.

Beschikbaar: 7 680 st.
